Kabeleinführungssystem

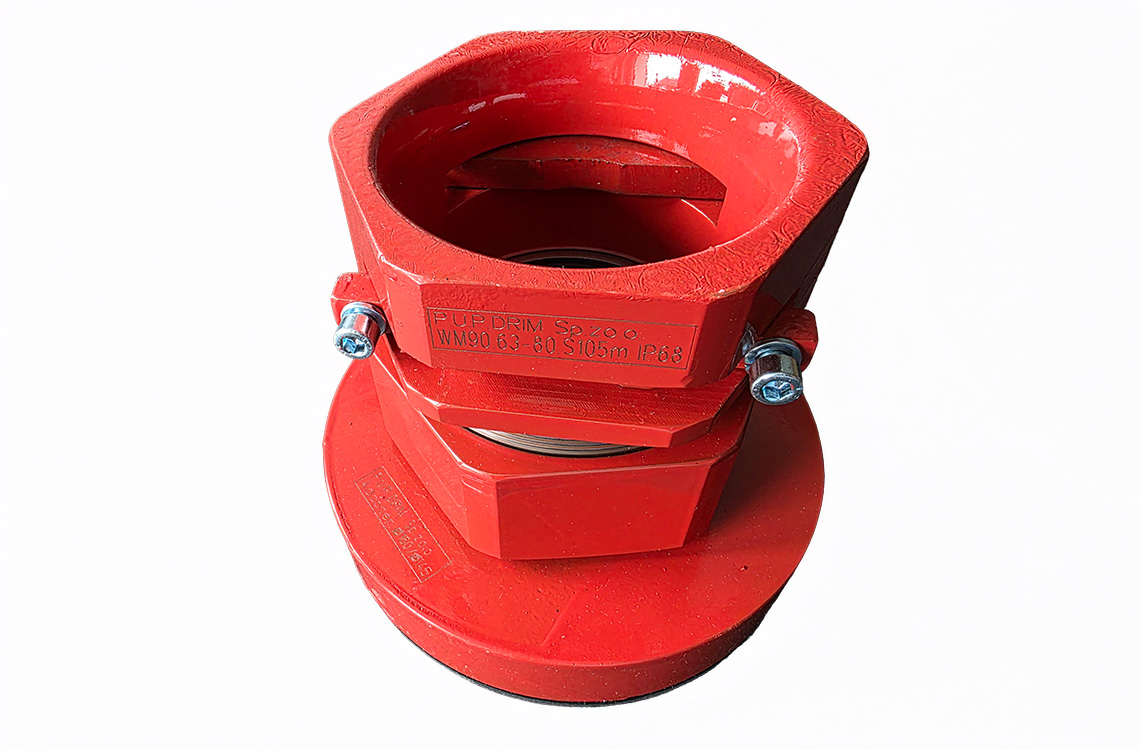

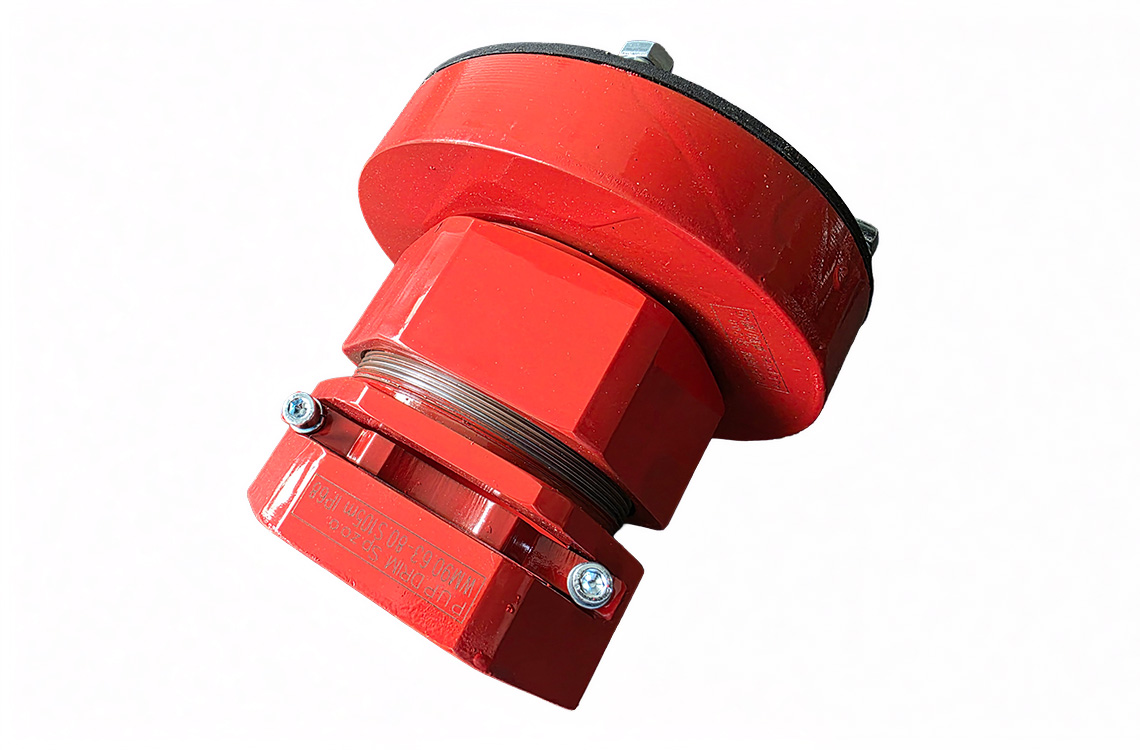

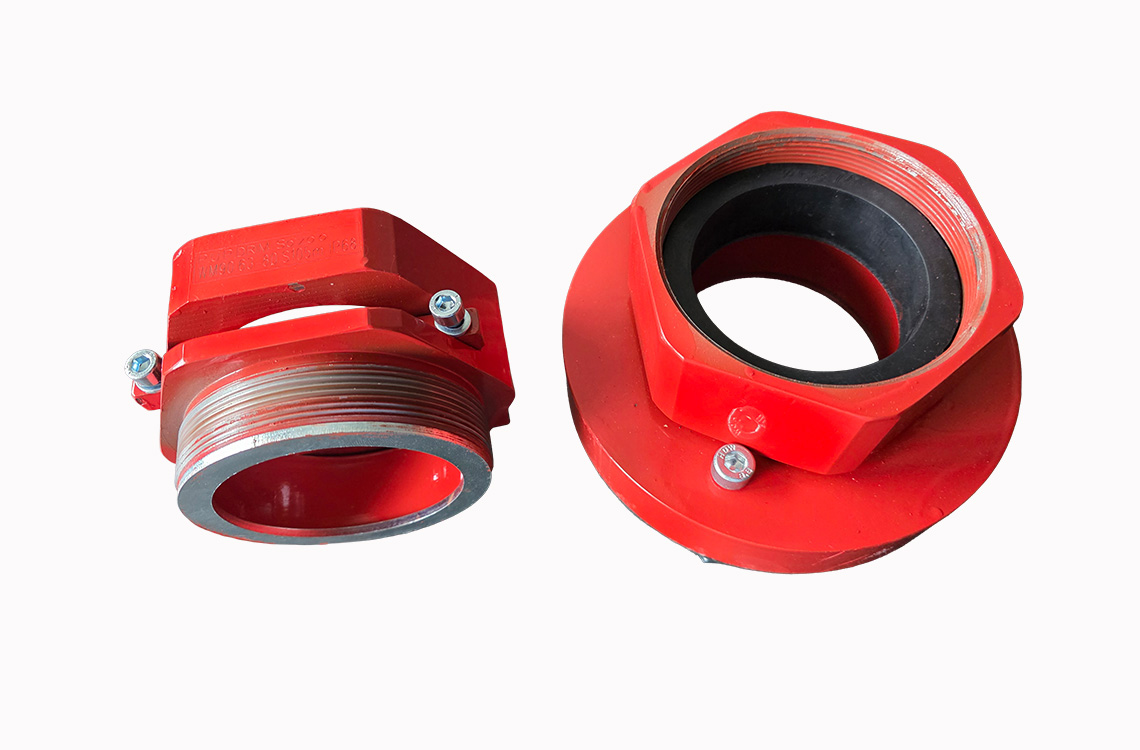

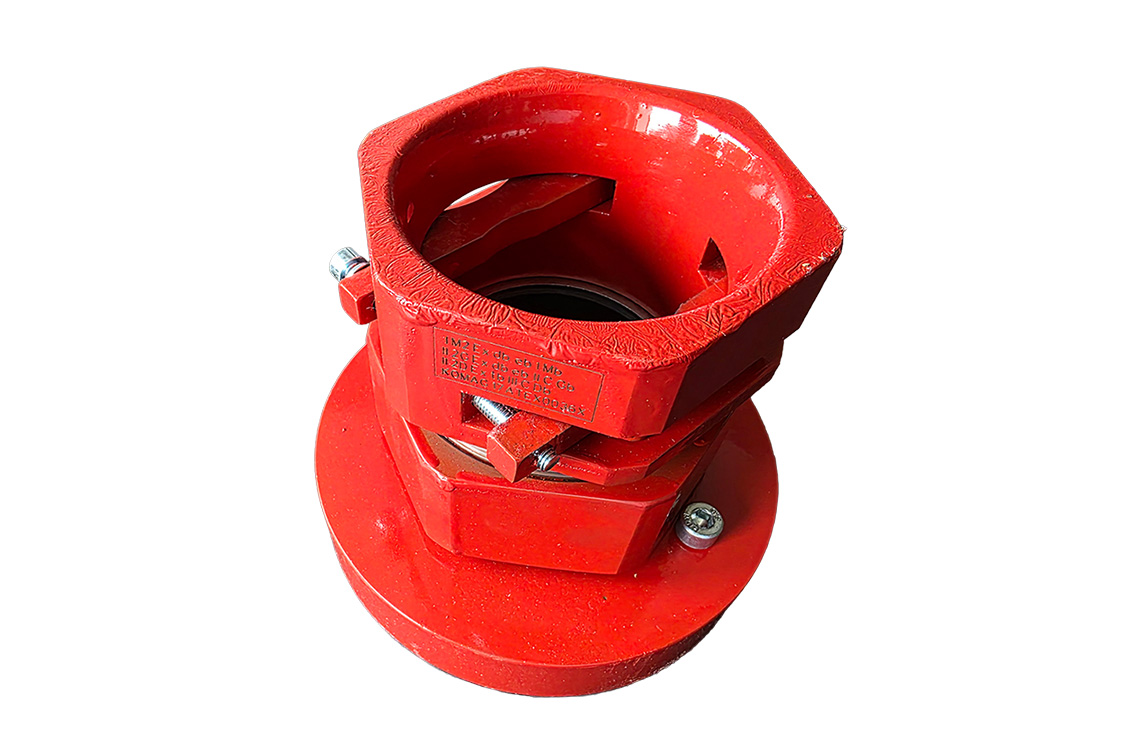

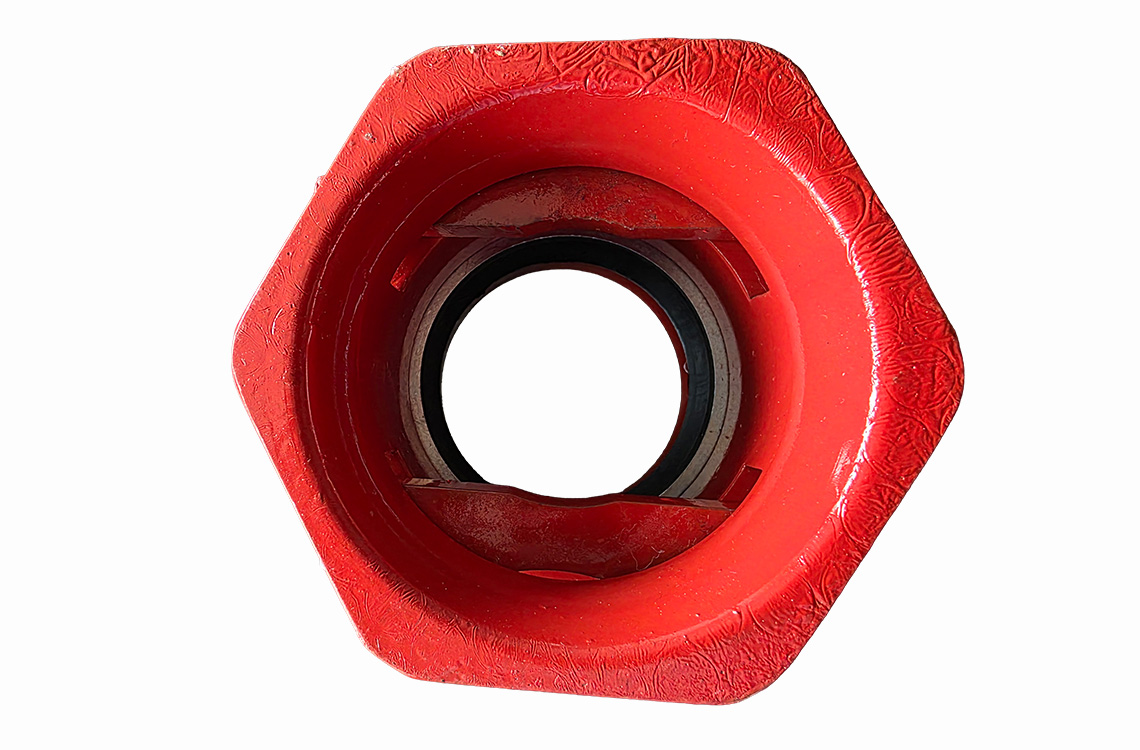

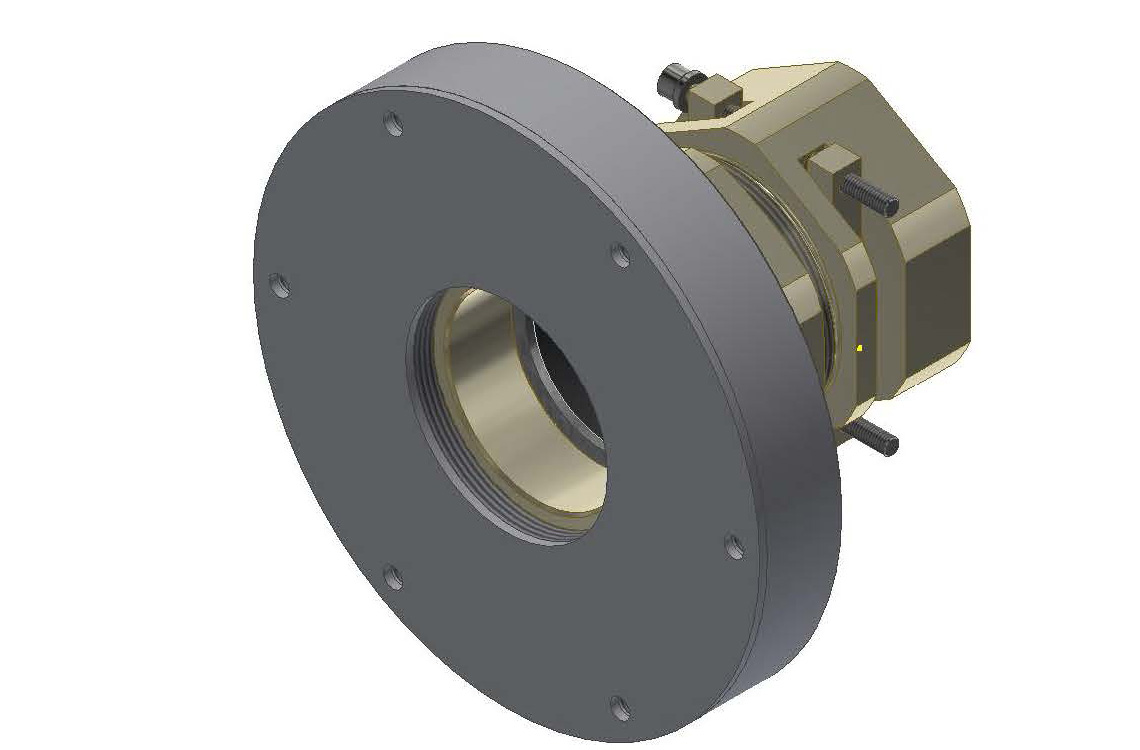

WM mit Flansch, Klemmschelle und Flachdichtung

Anwendung:	Ex-Installationen unter und über Tage, Gruppe I & II
Deign:	Robust mit Flansch, und Zugentlastungsklemmschelle

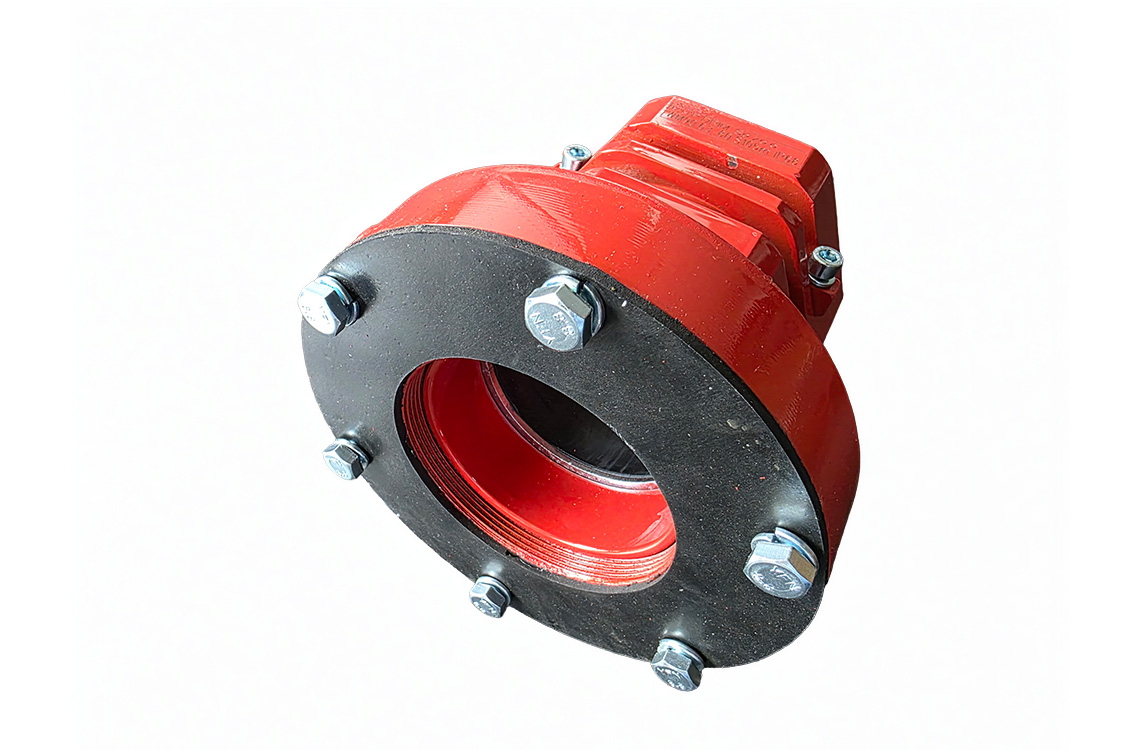

Ausführung Flansch:	Mit 6 Befestigungsbohrungen und Flachdichtung
Größen:	6
Kabeldichtbereiche:	ø 39 – 100 mm
Schutzklasse:	IP 66
Umgebungstemperatur:	-50 °C bis +90 °C
Einsatztemperatur:	-50 °C bis +125 °C
Material Kabelberschraubung:	Stahlguss
Material Elastomer:	CMP
Oberflächenbehandlung:	Speziallack
Luftfeuchtigkeit:	100% bei 35°C
Korrosionsbeständigkeit:	CI-5 (PN-EN ISO 12944-2)
Explosionsschutz:	I M2 Ex db I Mb II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
Zertifikate:	KOMAG25ATEX0206X
Normen:	PN-EN IEC 60079-0:2018, equivalent to IEC 60079-0:2017 PN-EN 60079-7:2016, equivalent to IEC 60079-1:2015 PN-EN 60079-31:2014, equivalent to IEC 60079-31:2014
Artikelnummer mit „*“:	In Entwicklung bzw. Zulassung

Anfrage stellen

Rückruf vereinbaren

Zurück

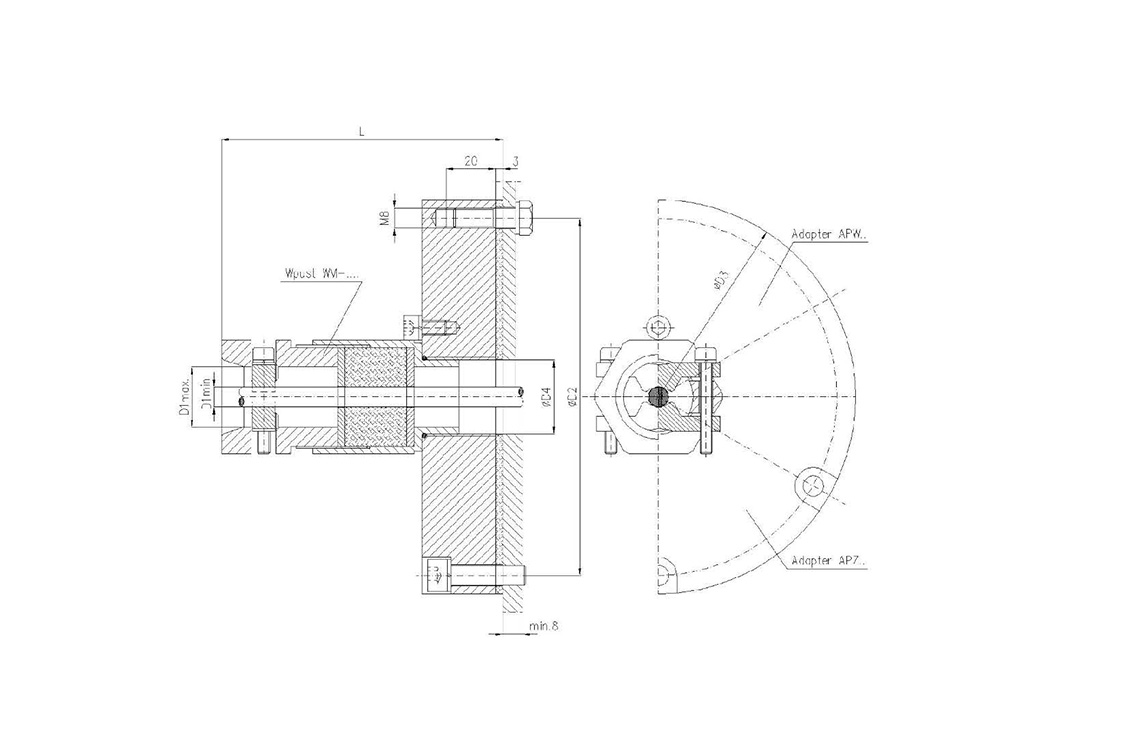

Ausführungen des Kabeleinführungssystems

WM mit Flansch und Zugentlastung aus Gusseisen (Standard)

Artikelnummer	Dichtbereich Kabelmantel Außen [mm]	ø Dichteinsatz Innen [mm]	ø Dichteinsatz Außen [mm]	ø Befestigungsschrauben Flansch [mm]	ø Abmessungen Flansch [mm]	ø Innengewinde Kabeleinführung [mm]	Höhe Flansch [mm]	VPE
apWM60.39-42.S65m_APW1	39 – 42	39	42	145	160	58,5	134	lose
apWM60.41-44.S65m_APW1	41 – 44	41	44	145	160	58,5	134	lose
apWM60.43-46.S65m_APW1	43 – 46	43	46	145	160	58,5	134	lose
apWM60.45-48.S65m_APW1	45 – 48	45	48	145	160	58,5	134	lose
apWM60.39-42.S65m_APZ1	39 – 42	39	42	145	160	58,5	134	lose
apWM60.41-44.S65m_APZ1	41 – 44	41	44	145	160	58,5	134	lose
apWM60.43-46.S65m_APZ1	43 – 46	43	46	145	160	58,5	134	lose
apWM60.45-48.S65m_APZ1	45 – 48	45	48	145	160	58,5	134	lose
apWM75.47-50.S90m_APW1	47 – 50	47	50	145	160	73	134	lose
apWM75.49-53.S90m_APW1	49 – 53	49	53	145	160	73	134	lose
apWM75.53-57.S90m_APW1	53 – 57	53	57	145	160	73	134	lose
apWM75.57-61.S90m_APW1	57 – 61	57	61	145	160	73	134	lose
apWM75.47-50.S90m_APZ1	47 – 50	47	50	145	160	73	134	lose
apWM75.49-53.S90m_APZ1	49 – 53	49	53	145	160	73	134	lose
apWM75.53-57.S90m_APZ1	53 – 57	53	57	145	160	73	134	lose
apWM75.57-61.S90m_APZ1	57 – 61	57	61	145	160	73	134	lose
apWM80.51-56.S90m_APW1	51 – 56	51	56	145	160	78	134	lose
apWM80.54-59.S90m_APW1	54 – 59	54	59	145	160	78	134	lose
apWM80.57-62.S90m_APW1	57 – 62	57	62	145	160	78	134	lose
apWM80.60-65.S90m_APW1	60 – 65	60	65	145	160	78	134	lose
apWM80.63-68.S90m_APW1	63 – 68	63	68	145	160	78	134	lose
apWM80.51-56.90m_APZ1	51 – 56	51	56	145	160	78	134	lose
apWM80.54-59.90m_APZ1	54 – 59	54	59	145	160	78	134	lose
apWM80.57-62.90m_APZ1	57 – 62	57	62	145	160	78	134	lose
apWM80.60-65.90m_APZ1	60 – 65	60	65	145	160	78	134	lose
apWM80.63-68.90m_APZ1	63 – 68	63	68	145	160	78	134	lose
apWM80.51-56.S90m_APW2	51 – 56	51	56	175	195	78	134	lose
apWM80.54-59.S90m_APW2	54 – 59	54	59	175	195	78	134	lose
apWM80.57-62.S90m_APW2	57 – 62	57	62	175	195	78	134	lose
apWM80.60-65.S90m_APW2	60 – 65	60	65	175	195	78	134	lose
apWM80.63-68.S90m_APW2	63 – 68	63	68	175	195	78	134	lose
apWM80.51-56.S90m_APZ2	51 – 56	51	56	175	195	78	134	lose
apWM80.54-59.S90m_APZ2	54 – 59	54	59	175	195	78	134	lose
apWM80.57-62.S90m_APZ2	57 – 62	57	62	175	195	78	134	lose
apWM80.60-65.S90m_APZ2	60 – 65	60	65	175	195	78	134	lose
apWM80.63-68.S90m_APZ2	63 – 68	63	68	175	195	78	134	lose
apWM90.63-68.S105m_APW1	63 – 68	63	68	145	160	93	134	lose
apWM90.68-74.S105m_APW1	68 – 74	68	74	145	160	93	134	lose
apWM90.74-80.S105m_APW1	74 – 80	74	80	145	160	93	134	lose
apWM90.63-68.S105m_APZ1	63 – 68	63	68	145	160	93	134	lose
apWM90.68-74.S105m_APZ1	68 – 74	68	74	145	160	93	134	lose
apWM90.74-80.S105m_APZ1	74 – 80	74	80	145	160	93	134	lose
apWM90.63-68.S105m_APW2	63 – 68	63	68	175	195	93	134	lose
apWM90.68-74.S105m_APW2	68 – 74	68	74	175	195	93	134	lose
apWM90.74-80.S105m_APW2	74 – 80	74	80	175	195	93	134	lose
apWM90.63-68.S105m_APZ2	63 – 68	63	68	175	195	93	134	lose
apWM90.68-74.S105m_APZ2	68 – 74	68	74	175	195	93	134	lose
apWM90.74-80.S105m_APZ2	74 – 80	74	80	175	195	93	134	lose
apWM100.68-74.S110m_APW2	68 – 74	68	74	175	195	98	136	lose
apWM100.74-80.S110m_APW2	74 – 80	74	80	175	195	98	136	lose
apWM100.80-86.S110m_APW2	80 – 86	80	86	175	195	98	136	lose
apWM100.68-74.S110m_APZ2	68 – 74	68	74	175	195	98	136	lose
apWM100.74-80.S110m_APZ2	74 – 80	74	80	175	195	98	136	lose
apWM100.80-86.S110m_APZ2	80 – 86	80	86	175	195	98	136	lose
apWM120.74-80.S130m_APW2*	74 – 80	74	80	175	195	118	136	lose
apWM120.80-86.S130m_APW2*	80 – 86	80	86	175	195	118	136	lose
apWM120.85-91.S130m_APW2*	85 – 91	85	91	175	195	118	136	lose
apWM120.90-96.S130m_APW2*	90 – 96	90	96	175	195	118	136	lose
apWM120.95-100.S130m_APW2*	95 – 100	95	100	175	195	118	136	lose
apWM120.74-80.S130m_APZ2*	74 – 80	74	80	175	195	118	136	lose
apWM120.80-86.S130m_APZ2*	80 – 86	80	86	175	195	118	136	lose
apWM120.85-91.S130m_APZ2*	85 – 91	85	91	175	195	118	136	lose
apWM120.90-96.S130m_APZ2*	90 – 96	90	96	175	195	118	136	lose
apWM120.95-100.S130m_APZ2*	95 – 100	95	100	175	195	118	136	lose
